节能列管式换热器浮头结构：工业热交换的节能先锋

引言

在能源成本攀升与碳中和目标双重驱动下，工业热交换设备正经历从“功能型"向“节能型"的深刻转型。列管式换热器作为工业领域应用泛的热交换设备，其浮头结构凭借独特的热应力消除机制与模块化设计，成为高温差、高腐蚀工况下的节能利器。本文从技术原理、节能优势、应用场景及未来趋势四方面，系统解析浮头结构在列管式换热器中的节能价值。

一、浮头结构：热应力消除的机械智慧

1.1 核心设计原理

浮头结构由浮动管板、钩圈密封与浮头端盖组成，其创新点在于：

自由伸缩机制：管束一端通过固定管板与壳体连接，另一端（浮头端）通过浮动管板与钩圈形成可拆卸模块。当壳程与管程介质温差达150℃时，管束可沿轴向自由伸缩8-12mm，消除热应力引发的管板开裂风险。

多向应力分散：浮头法兰与管箱连接处设置球面垫圈，允许管束在径向与角向产生±3°偏转，适应安装误差与地基沉降，进一步提升设备稳定性。

案例验证：某炼油厂常减压装置应用浮头结构后，设备因热疲劳导致的停机维修次数下降92%，年运维成本降低180万元。

1.2 模块化可拆卸设计

通过钩圈快拆结构实现管束在线更换，单台设备维护时间从72小时压缩至8小时。某化工园区环氧丙烷装置利用夜间谷电时段完成管束清洗，年生产效率提升15%，且避免了全系统停产损失。

二、节能优势：从设计到运维的全链条优化

2.1 热效率提升：结构创新驱动传热革命

螺旋扭曲椭圆管技术：替代传统光管，使壳程湍流强度提升200%，总传热系数突破1200W/(m²·K)。在甲醇合成气冷却中，换热面积减少35%，同时压降控制在12kPa以内，保障压缩机稳定运行。

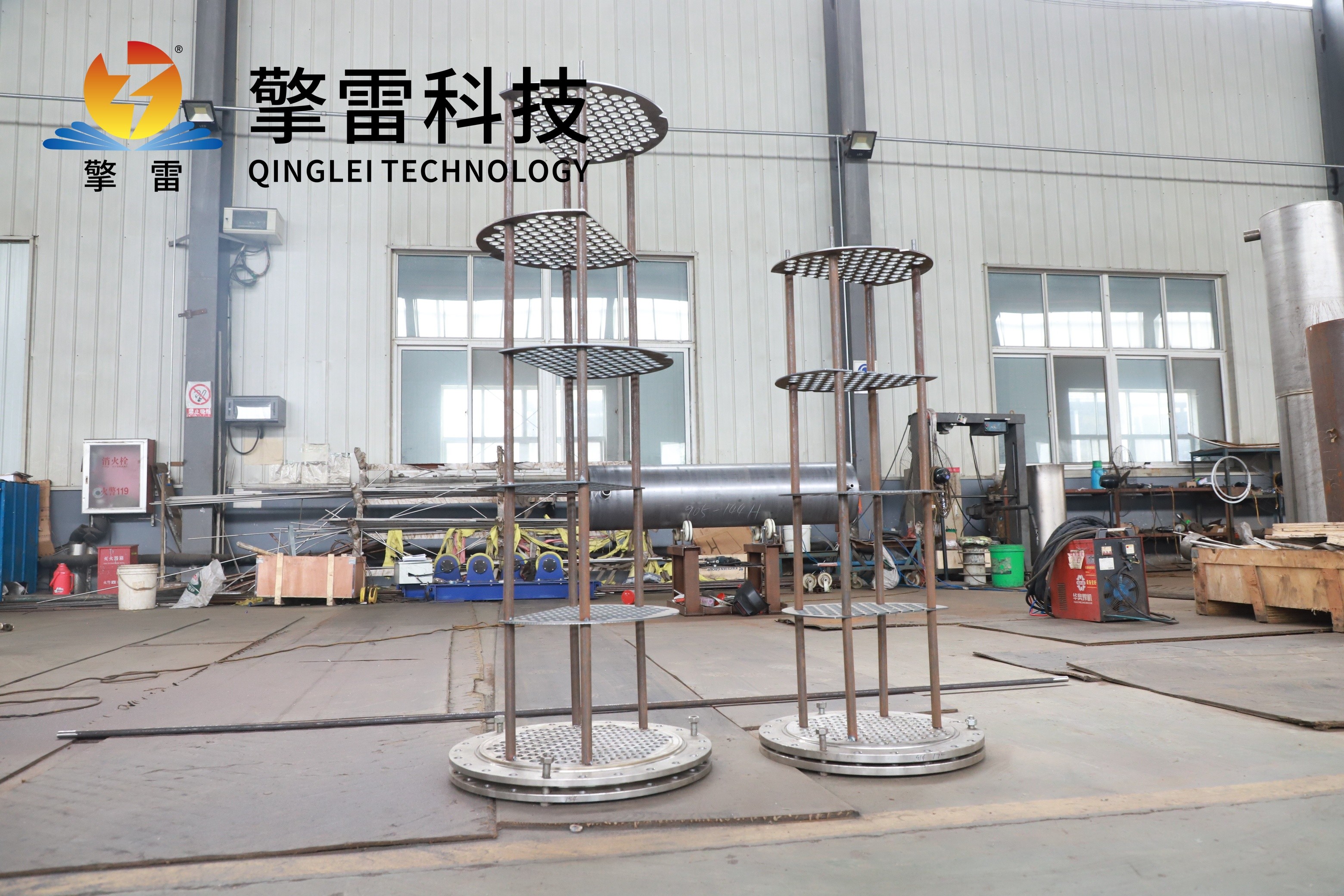

折流板优化设计：弓形折流板缺口占比20%-25%，强制壳程流体横向冲刷管束，形成高湍流区，综合传热系数提升40%-60%；螺旋折流板通过连续螺旋结构引导流体流动，降低压降的同时提升传热效率，适用于高黏度流体。

数据支撑：在丙烯酸生产中，浮头式换热器结合螺旋缠绕管束设计，蒸汽消耗量降低25%，冷凝效率提升40%。

2.2 运维成本降低：易清洗与长寿命设计

在线清洗能力：针对制药工艺中易结垢的介质（如中药提取液），浮头结构支持管束整体抽出进行高压水射流清洗或机械清管器（Pigging）处理，清洗周期延长至18个月，年运维成本降低40%。某中药厂采用浮头式换热器后，年减少蒸汽消耗1.2万吨。

耐腐蚀材料应用：针对含Cl⁻、H₂S等腐蚀性成分的介质，管束采用SAF2507超级双相不锈钢（PREN≥40），并结合ETFE涂层复合防护。在某盐化工项目硫酸装置中，设备在120℃、5MPa、含5% HCl的严苛工况下，连续稳定运行长达5年，管壁减薄率<0.05mm，使用寿命是普通316L不锈钢的3倍。

2.3 智能监控与预测性维护

AIoT泄漏预警系统：在浮头密封面部署光纤声波传感器，借助卷积神经网络（CNN）技术，能够精准识别0.01mL/s级别的微泄漏。某乙烯裂解装置应用该智能监控系统后，丙烯泄漏事故响应时间从4小时急剧缩短至8分钟，单次事故损失减少800万元。

数字孪生技术：通过构建毫米级精度的虚拟设备模型，实时模拟设备内部的结垢厚度、腐蚀速率与振动疲劳等情况，能够提前对设备潜在故障进行预警。在某煤制油项目加氢反应器冷却系统中，该技术提前120天预警管束穿孔风险，成功避免了非计划停产带来的超2亿元损失。

三、应用场景：覆盖工业全流程的节能解决方案

3.1 石油化工行业

原油处理：针对高粘度原油，浮头列管式换热器展现出了优异的换热性能，其换热效率较传统罐式加热提升了40%，脱盐率高达98%以上，有效保障了原油后续加工的质量和效率。

反应器冷却：在合成氨、乙烯氧化等工艺中，浮头列管式换热器精准控制反应温度，提升反应转化率。例如，在硝化、磺化等强放热反应中，浮头结构通过实时调节冷却介质流量，将反应温度波动控制在±1℃以内，反应热回收效率达92%，年节约蒸汽成本超300万元。

3.2 电力行业

锅炉烟气余热回收：在发电厂中，浮头列管式换热器能够实现汽轮机排汽的冷凝，回收工质，维持真空度，提高发电效率。同时，通过优化气液两相流道，冷凝效率从82%大幅提升至94%，冷凝水夹带率降低至0.3%，有效避免了压缩机液击风险。

废水余热回收：处理60℃的工业废水，通过浮头列管式换热器能够高效回收热量用于预加热，节能率可达30%。

3.3 制药行业

发酵控温：在抗生素发酵中，温度波动控制在±0.3℃，保障菌种代谢稳定性。例如，单克隆抗体生产中，浮头式换热器实现培养基±0.2℃精准控温，产品纯度达99.9%，设备寿命延长至15年。

溶剂回收：在乙醇、丙酮等溶剂回收中，浮头列管式换热器实现高效冷凝与加热，年回收溶剂超5000吨，减少废弃物排放。某化学原料药生产中，采用钛合金内衬碳化硅换热器对提取液进行加热蒸发，溶剂回收率提高至95%，年减少有机溶剂排放200吨，同时降低后续分离成本超千万元。

3.4 环保领域

废水处理：制药废水成分复杂、毒性大、难降解，浮头式换热器凭借其耐腐蚀性与高效传热性能，成为废水处理中的核心设备。例如，采用多股流板式换热器，实现蒸汽冷凝水与低温工艺水的梯级利用，热回收率提升至92%，年节约标准煤800吨。

地热利用：在地热发电中，设备将地下热水温度降至15℃，发电效率提升12%。

四、未来趋势：材料、结构与智能化的深度融合

4.1 材料创新

高性能复合材料：研发石墨烯涂层、碳化硅-石墨烯复合材料等，提高设备的耐高温、耐腐蚀和导热性能。例如，碳化硅-石墨烯复合材料管束耐温范围扩展至-196℃至800℃，热导率突破600W/(m·K)，适用于氢能储能领域的-253℃超低温换热。

低碳材料与循环经济：生物基复合材料设备采用可回收材料制造，回收率≥95%，碳排放降低60%；钛材再生工艺通过酸洗-再生技术，材料回收率达90%，降低全生命周期成本。

4.2 结构优化

3D打印技术：结合3D打印技术实现复杂流道的一次成型，降低制造成本。开发新型高效换热结构，如螺旋缠绕式与微通道技术融合，换热效率提升50%-60%。

微型化与集成化：3D打印定制异形列管或管板，适配高黏度流体、温差等复杂工况，提升设备适应性。开发热-电-气多联供系统，能源综合利用率突破85%。

4.3 智能化升级

AI运维与预测性维护：内置物联网传感器与AI算法，通过数字孪生技术构建虚拟模型，实时监测管壁温度梯度、流体流速等关键参数，故障预警准确率达98%，维护决策准确率>95%。某智能工厂应用后，年节能率达25%，运维成本降低30%。

5G+AIoT技术融合：集成5G+AIoT技术，实现远程监控与自适应优化，年节能效益再提升10%-15%；区块链技术实现设备运行数据全生命周期追溯，提升管理效率。

结论

浮头结构通过机械形变消除热应力、模块化设计实现快速维护、智能监控提升运行效率，构建了从设计到运维的全链条节能体系。在石油化工、电力、制药、环保等高耗能行业，浮头列管式换热器已成为推动工业绿色转型的核心设备。随着材料科学、智能技术与制造工艺的进步，浮头结构将持续赋能工业升级，为构建低碳、高效的工业体系提供关键支撑。未来，随着“双碳"战略推进和工业4.0深化，浮头列管式换热器将朝着更高效率、更强耐蚀性、更智能化的方向发展，为工业节能减排贡献中国智慧。
