螺旋缠绕管式换热设备在石油工业中的应用解析
螺旋缠绕管式换热器凭借其独特的螺旋缠绕管束结构与高效传热性能，已成为石油工业中高温、高压、强腐蚀等工况下的核心设备。该技术通过优化流场分布与强化传热效率，在原油预热、催化裂化、加氢装置及LNG液化等领域展现出显著优势，推动石油工业向高效、绿色、智能化方向转型。
一、核心结构与工作原理
螺旋缠绕管式换热器的核心部件为螺旋缠绕管束，其结构特点如下：

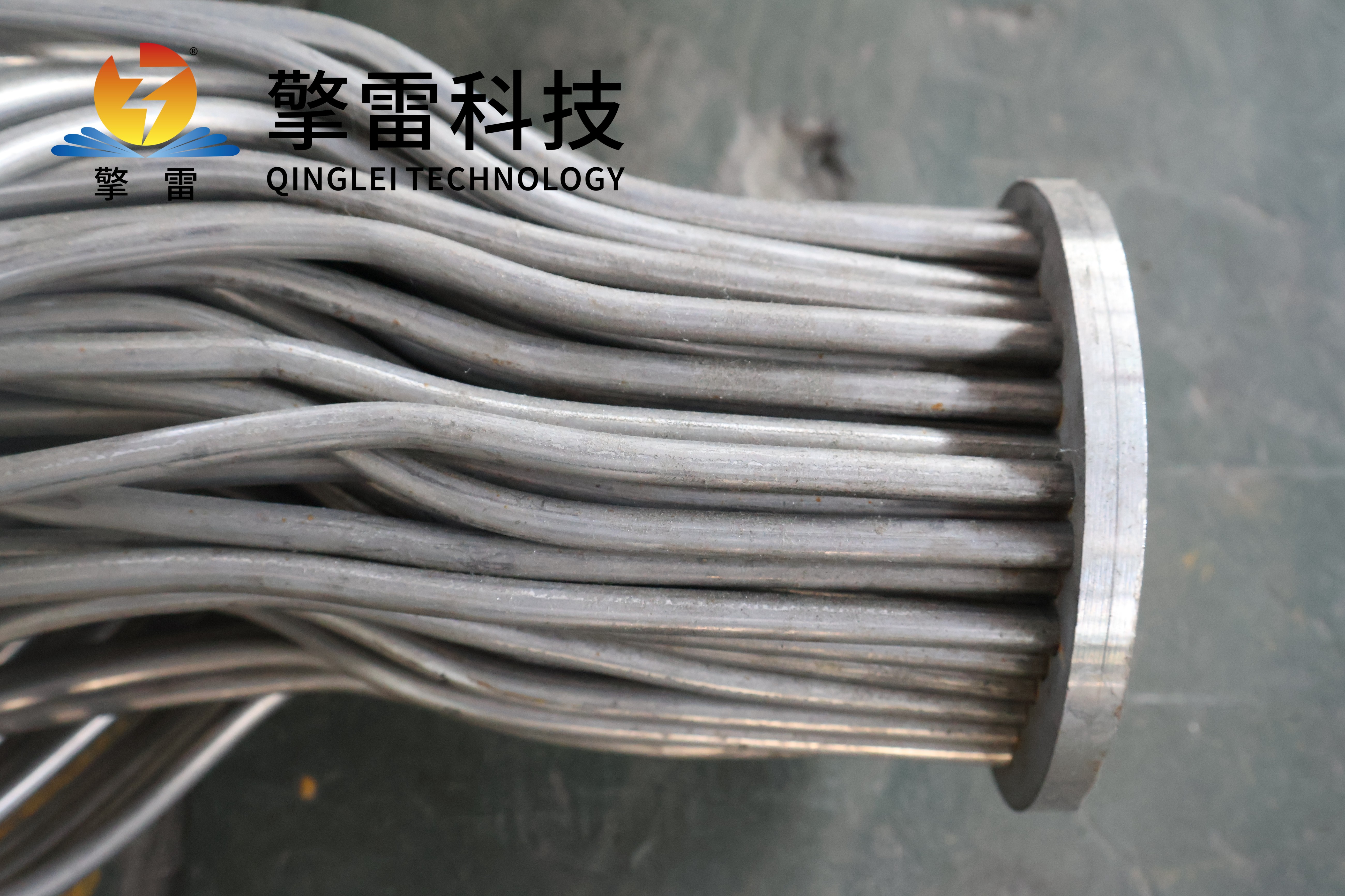

管束缠绕方式：将换热管以15°-30°螺旋角反向缠绕于中心筒，形成多层同心圆管束。相邻管层螺旋方向相反，通过定距件保持均匀间距，构建复杂的三维螺旋流道。

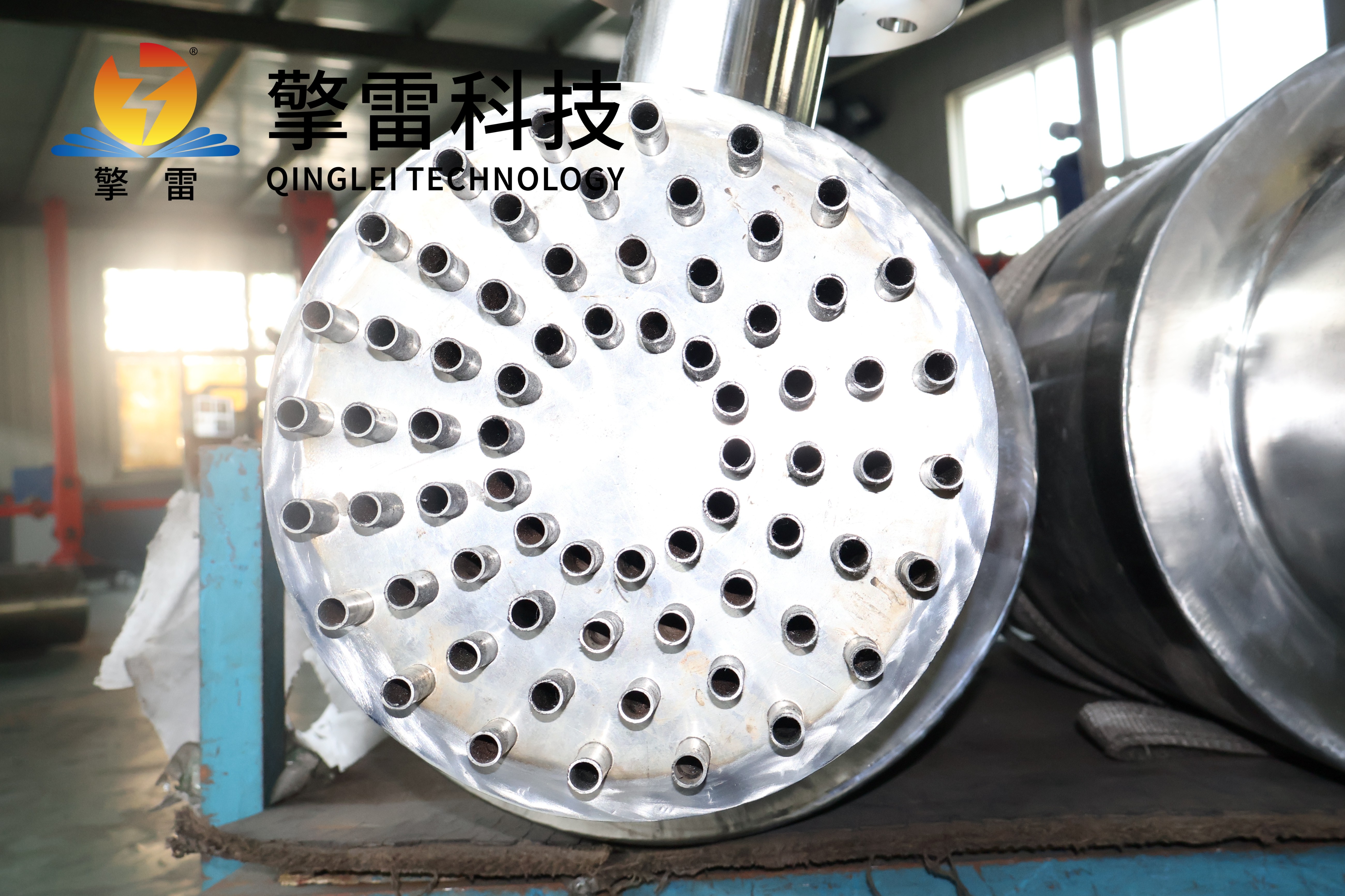

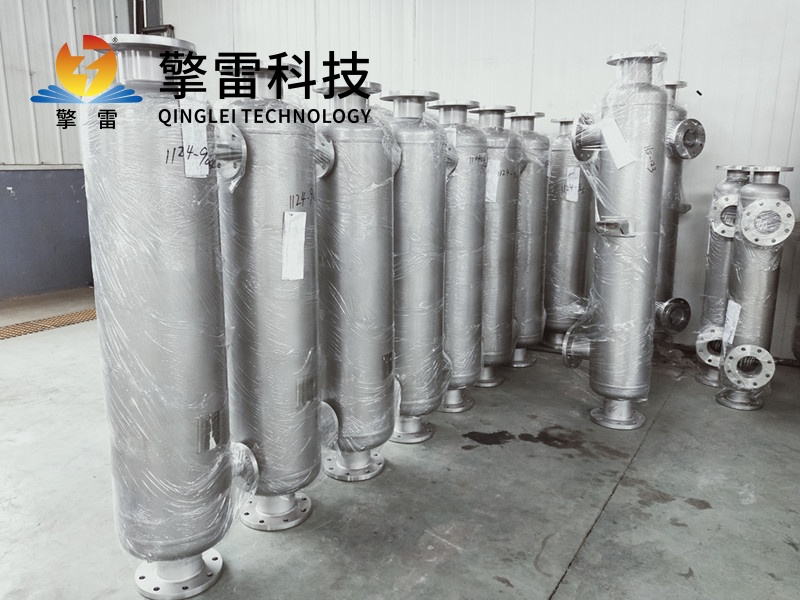

壳体与封头：高强度材料（如不锈钢）制造，承受内部介质压力，并通过封头实现流体均匀分配与密封。
支撑结构：定距件与防震条确保管束稳定性，适应复杂振动环境。
工作原理：热流体与冷流体分别通过管程与壳程逆向流动，热量通过管壁传递。螺旋结构强化湍流，使传热系数提升至12000-14000 W/(m²·℃)，较传统列管式换热器提高30%-50%。
二、技术优势
高效传热性能
湍流强化：螺旋流道设计使流体在雷诺数（Re=1400-1800）下即可达到湍流，传热效率较传统直管提升30%-50%。
二次环流效应：管程流体受离心力作用产生二次环流，破坏层流边界层，传热系数提升2-3倍。
单位体积传热面积大：直径1.2m、长度3m的壳体可容纳总长度超5000m的换热管，单位体积传热面积达200-300㎡/m³，是传统设备的2-3倍。
结构紧凑与空间优化
螺旋缠绕结构使设备体积仅为传统列管式换热器的1/10-1/5，特别适用于海上石油平台、紧凑型工厂生产线等空间受限场景。
模块化设计支持快速扩容与改造，例如某化工厂通过增加缠绕层数实现30%换热能力提升，整个过程无需停机。
耐高压与抗腐蚀性能
耐高压：设计压力可达30MPa，可稳定承受催化裂化过程中的高压氢气环境。
抗腐蚀：采用双相不锈钢（SAF2205）、哈氏合金（C-276）等耐腐蚀材质，有效抵御含硫气体的侵蚀。例如，在煤气化工艺中，设备年腐蚀速率仅0.008mm，确保长期稳定运行。
热应力自补偿与运行稳定性
螺旋缠绕结构允许管束轴向自由伸缩，有效吸收因温差产生的热应力，避免传统设备因热胀冷缩导致的泄漏问题。
设备振动幅度小，湍流流动均匀，减少了部件磨损与噪音，年均故障停机时间不足2小时，远低于传统设备的8-10小时。
三、石油工业典型应用场景
原油预热与蒸馏
在原油蒸馏过程中，螺旋缠绕管式换热器通过高效传热性能，快速将原油加热至工艺温度，同时回收高温介质的余热，提升整体能源利用效率。
某炼化企业采用该设备后，能耗降低18%，单台设备年节约蒸汽1.2万吨。
催化裂化装置
在反应产物冷却与原料油预热环节，螺旋缠绕管式换热器通过逆流换热设计实现温差梯度，热回收效率提升30%以上。
其耐高压特性可稳定承受催化裂化过程中的高压氢气环境，延长设备寿命。
加氢裂化与重整装置
替代传统U形管式换热器，减少法兰数量，降低泄漏风险。例如，在煤制烯烃工艺中，设备可耐受25MPa高压与400℃高温，实现合成气的冷却与冷凝，且抗煤焦油结垢能力强。
在深冷工况下，设备展现出的稳定性。例如，在煤气化工艺中，热交换效率提升22%，余热利用率提高25%，年节约蒸汽1.2万吨，碳排放减少8000吨。
LNG液化与超临界换热
作为LNG液化工厂的核心设备，螺旋缠绕管式换热器在-162℃低温下实现天然气的高效液化与过冷。其紧凑设计减少设备占地面积，降低液化工厂建设成本。
在碳捕集工艺的超临界换热应用中，设备综合能效提升35%，助力低碳技术发展。
四、技术创新与发展趋势
材料革新
开发CrMo钢耐高温材料，使设备可承受500℃高温与15MPa压力，拓展至炼油行业加氢裂化装置。
采用钛合金/碳化硅复合管束，耐温范围覆盖-196℃至1200℃，适应浓硫酸、硝酸等腐蚀性介质。
石墨烯涂层技术将管束表面能降低至0.02mN/m，进一步提升传热性能。
智能化与数字化
集成5G+边缘计算技术，实现毫秒级参数调节；通过AI算法构建数字孪生模型，故障预警准确率达98%，支持无人值守运行。
基于实时监测的管壁温度梯度与流体流速，自动优化流体分配，综合能效提升12%。
绿色制造与系统集成
采用环保型材料与制造工艺，减少对环境的影响；优化设备换热性能，降低能源消耗与污染物排放。
开发热-电-气多联供系统，能源综合利用率有望突破85%，实现能源的高效综合利用。
