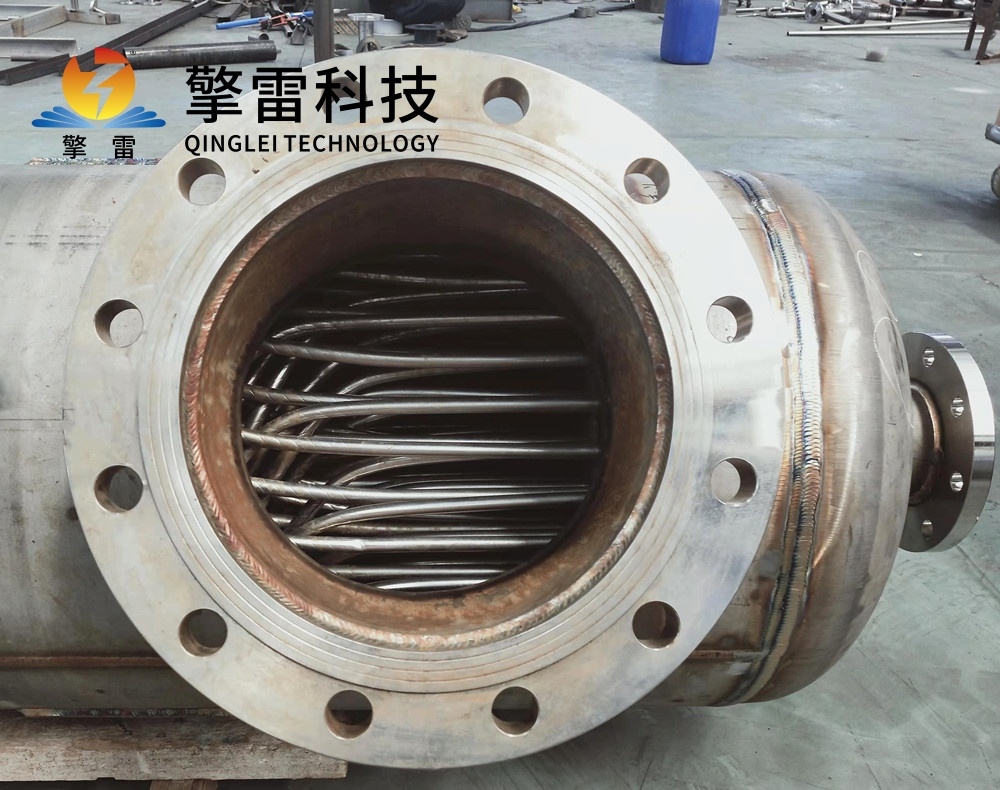

管壳式缠绕热交换器-浮头结构
管壳式缠绕热交换器的浮头结构通过创新设计突破了传统设备的热应力瓶颈。其核心在于管束一端通过固定管板与壳体刚性连接，另一端（浮头端）采用浮动管板与钩圈法兰组合，形成可自由伸缩的独立模块。当壳程与管程介质温差超过100℃时，管束可沿轴向自由伸缩8-12mm，消除热应力引发的管板开裂风险。

管壳式缠绕热交换器-浮头结构

管壳式缠绕热交换器-浮头结构

管壳式缠绕热交换器浮头结构：高效传热与热应力动态消除的创新设计

一、浮头结构的核心原理

管壳式缠绕热交换器的浮头结构通过创新设计突破了传统设备的热应力瓶颈。其核心在于管束一端通过固定管板与壳体刚性连接，另一端（浮头端）采用浮动管板与钩圈法兰组合，形成可自由伸缩的独立模块。当壳程与管程介质温差超过100℃时，管束可沿轴向自由伸缩8-12mm，消除热应力引发的管板开裂风险。例如，在冰岛地热电站中，采用浮头结构的缠绕管式换热器连续运行8年，寿命是传统设备的2倍。

钩圈法兰采用对开式设计，管板外径与钩圈内径间隙控制在0.2-0.4mm，螺栓上紧后间隙消失，形成均匀密封压力。在10MPa设计压力下，泄漏率低于0.001mL/s，远优于行业标准。浮头法兰与管箱连接处设置的球面垫圈，允许管束在径向与角向产生±3°偏转，可适应安装误差与地基沉降，进一步提升设备稳定性。

二、结构创新：高效传热与紧凑设计的平衡

浮头结构与缠绕管束的协同设计，使设备在传热效率、压降控制、多介质换热等方面实现质的飞跃：

高效传热与紧凑结构

螺旋缠绕管束通过延长管程路径2-3倍，换热面积增加40%-60%，同时正三角形管排列+内置多叶扭带设计，使传热系数提升30%，压降控制在5-8kPa。以DN500外壳为例，其传热面积可达80-120㎡，而传统直管管束仅为50-70㎡。实验数据显示，在相同工况下，浮头式换热器传热系数较固定管板式提高8%-12%。

多介质换热与分层设计

通过分层缠绕技术，设备可实现“三股管程+单股壳程"的多介质换热。例如，在煤化工气化炉废热回收中，单台设备同时处理合成气、蒸汽和冷却水，系统压降控制在0.05MPa以内，余热利用率提升25%。

高压工况适应性

浮头设计支持大温差工况（ΔT>150℃），适用于超临界CO₂发电、深海油气开采等高压场景。在沙特某光热电站中，设备承受700℃、30MPa工况，热电转换效率突破50%。

三、材料选择：耐腐蚀与高强度的双重保障

螺旋缠绕式热交换器的材料选择需兼顾耐腐蚀性与机械强度：

管束材料

根据介质腐蚀性选择哈氏合金C-276、钛合金TA2、316L不锈钢等。例如，在盐酸冷凝工况中，哈氏合金C-276管束的耐蚀性是316L不锈钢的500倍以上；在海水淡化装置中，双相不锈钢的耐氯离子腐蚀性能是316L的3倍，设备寿命超10年。

壳体材料

采用SAF2507超级双相不锈钢（PREN≥40），可承受5MPa压力与120℃高温；钛合金列管耐氯离子腐蚀，使用寿命超20年。

密封材料

浮头密封采用氟橡胶或聚四氟乙烯（PTFE），耐高温耐腐蚀，确保在工况下的密封可靠性。

四、应用场景：跨行业的节能降耗解决方案

浮头结构的螺旋缠绕式热交换器凭借其高效、紧凑、耐用的特性，已成为多行业热交换工艺的核心设备：

化工领域

在催化裂化装置中，浮头结构使设备因热疲劳导致的停机维修次数下降92%，年运维成本降低180万元；在乙烯生产中，传热效率提升40%，乙烯产率增加1.2个百分点。

制药领域

在抗生素发酵中，温度波动控制在±0.3℃，发酵周期缩短12小时，产量提升8%；双管板无菌设计符合FDA认证，确保药品反应温度稳定在±1℃，提升药品纯度。

能源领域

在光热发电中，设备承受700℃、30MPa工况，热电转换效率突破50%；在氢能储能中，钛合金内衬设备支持1900℃高温气冷堆热交换，氢气蒸发损失率<0.1%/天。

环保领域

在垃圾焚烧中，回收烟气余热产生蒸汽，发电效率提升18%，二噁英排放降低90%；在碳捕集中，于-55℃工况下实现98%的CO₂气体液化，助力燃煤电厂碳捕集效率提升。

五、经济性与全生命周期成本优势

尽管初期投资较传统设备高20%-30%，但浮头结构缠绕螺旋换热器通过以下方式实现长期收益：

能耗降低

实测热效率比金属换热器提升30%-50%。在某炼化项目中，应用该设备后换热面积增加25%，设备体积缩小40%，而传热效率提升50%。

维护成本降低

模块化设计支持快速扩容，某化工厂通过增加缠绕层数提升换热能力30%，无需停机即可完成改造；污垢沉积率降低70%，清洗周期延长至传统设备的6倍。在乳制品杀菌工艺中，年维护成本降低40%。

寿命延长

在氯碱工业中寿命突破10年，远超传统钛材的5年周期，全生命周期成本降低50%以上。在流量>100 m³/h的场景下，全生命周期成本（LCC）比管壳式换热器低15%-20%。

六、未来趋势：智能化与材料革命的双重驱动

随着工业4.0与碳中和目标的推进，浮头结构缠绕螺旋换热器将向以下方向演进：

材料创新

研发碳化硅-石墨烯复合材料，耐温范围扩展至-196℃至800℃，热导率突破600W/(m·K)，适用于氢能储能领域的-253℃超低温换热；开发钛合金-碳纤维复合浮头管板，在保持强度的同时减轻重量30%，降低运输能耗。

结构优化

异形缠绕技术通过非均匀螺距缠绕优化流体分布，传热效率再提升10%-15%；3D打印技术实现复杂流道一体化成型，传热效率提升25%，耐压能力提高40%。

智能化升级

集成物联网传感器与AI算法，实时监测管壁温度、流体流速，预警泄漏风险，维护效率提升50%；数字孪生技术构建设备三维模型，集成温度场、流场数据，实现剩余寿命预测，预测性维护准确率>98%。
