螺旋螺纹缠绕式换热器标准

螺旋螺纹缠绕式换热器在石油工业中的应用广泛，其标准体系涵盖了设计、制造、检验及验收等多个环节，以下从核心标准框架、材料规范、结构要求、制造工艺及检测方法五个维度展开分析：

一、核心标准框架

我国针对螺旋螺纹缠绕式换热器的标准体系以GB/T 151-2014《热交换器》为基础，该标准明确了管壳式换热器的设计、制造、检验及验收规范，涵盖固定管板式、浮头式、U形管式等结构类型，为螺旋缠绕管换热设备提供了基础设计准则。此外，还有GB/T 23971-2009《热载体油》、GB/T 27698-2011《热交换器性能试验方法》等标准，分别规定了热载体的物理化学性能指标和关键性能参数的测试方法。行业专项标准如GB/T 34238-2017《乙烯裂解装置用换热器标准》，则针对高温腐蚀工况提出特殊要求。

二、材料规范

螺旋螺纹缠绕式换热器的材料选择需综合考虑介质腐蚀性、温度、压力及成本等因素。GB标准将材料分为三类并明确适用场景：

304/316L不锈钢：316L因含钼元素，在含Cl⁻环境中年腐蚀速率≤0.01mm，设备寿命达15年，是碳钢设备的5倍。例如，某化肥厂采用316L不锈钢换热器处理乙二醇废水，连续运行5年无泄漏。

双相不锈钢（2205）：腐蚀速率仅0.01mm/年，较316L降低80%，适用于煤制乙二醇工艺中的含硫介质，年维护成本降低60%。

钛合金：在60℃以上浓盐酸中腐蚀速率低于0.01mm/a，设计压力达40MPa，适用于海洋工程及高温浓盐酸工况。

哈氏合金（C-276）：耐氯离子腐蚀性能优异，年腐蚀速率<0.01mm，使用寿命超15年，适用于高温高压盐酸环境。

碳化硅复合材料：耐温上限达1200℃，导热系数突破300W/(m·K)，适用于超高温瞬时灭菌（STU）工艺。

三、结构要求

螺旋螺纹缠绕式换热器的核心结构包括螺旋管束、壳体、管板及进出口接管，其设计需满足以下标准：

螺旋管束：由多根金属管（如316L不锈钢、钛合金）按15°-30°螺旋角分层缠绕在中心筒上，形成同心圆结构。单位体积传热面积达100-170m²/m³，体积仅为传统设备的1/10。管束两端预留自由伸缩段，允许随温度变化自由膨胀，消除热应力导致的设备损坏风险，寿命延长至30-40年。

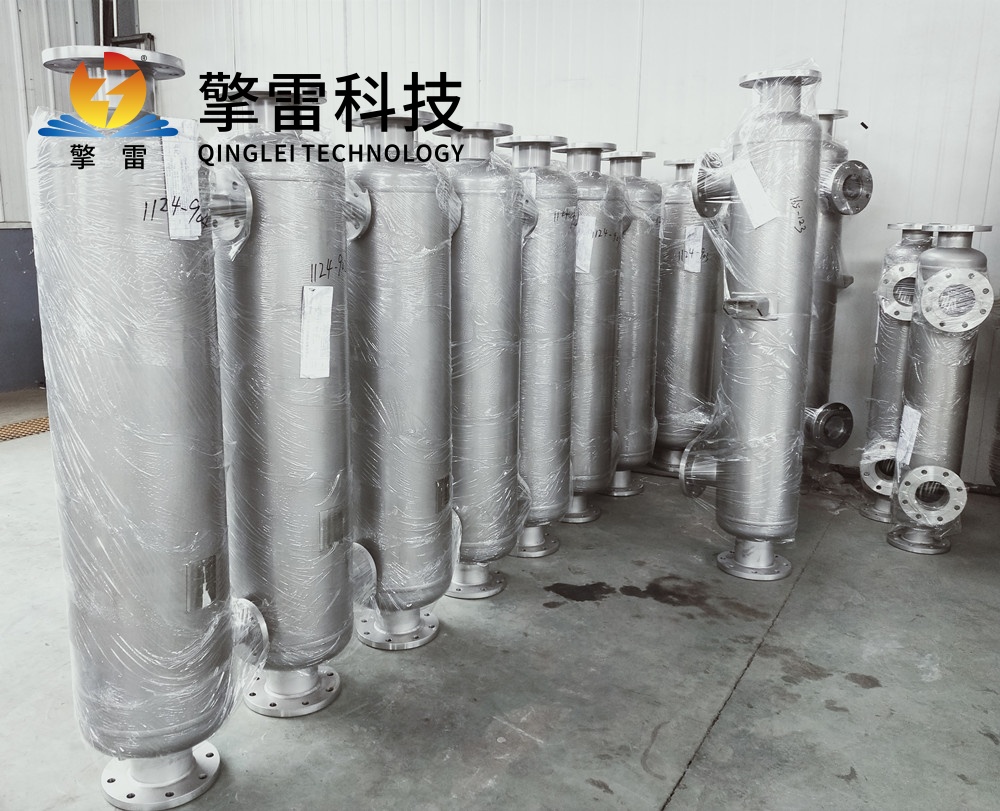

壳体：外部圆柱形压力容器承受高压，封头与分配器引导冷热流体分别进入管程和壳程，实现逆流或顺流换热。壳体材质根据工况选择低合金钢、不锈钢或镍基合金，设计压力可达30MPa，耐温范围覆盖-196℃至1900℃。

防震条和定距柱：防止管束振动，确保长期稳定运行。

四、制造工艺

螺旋螺纹缠绕式换热器的制造工艺直接影响设备性能和寿命，GB标准对以下环节进行严格规范：

缠绕工艺：采用数控缠绕机将换热管螺旋缠绕在中心管上，确保间距均匀。

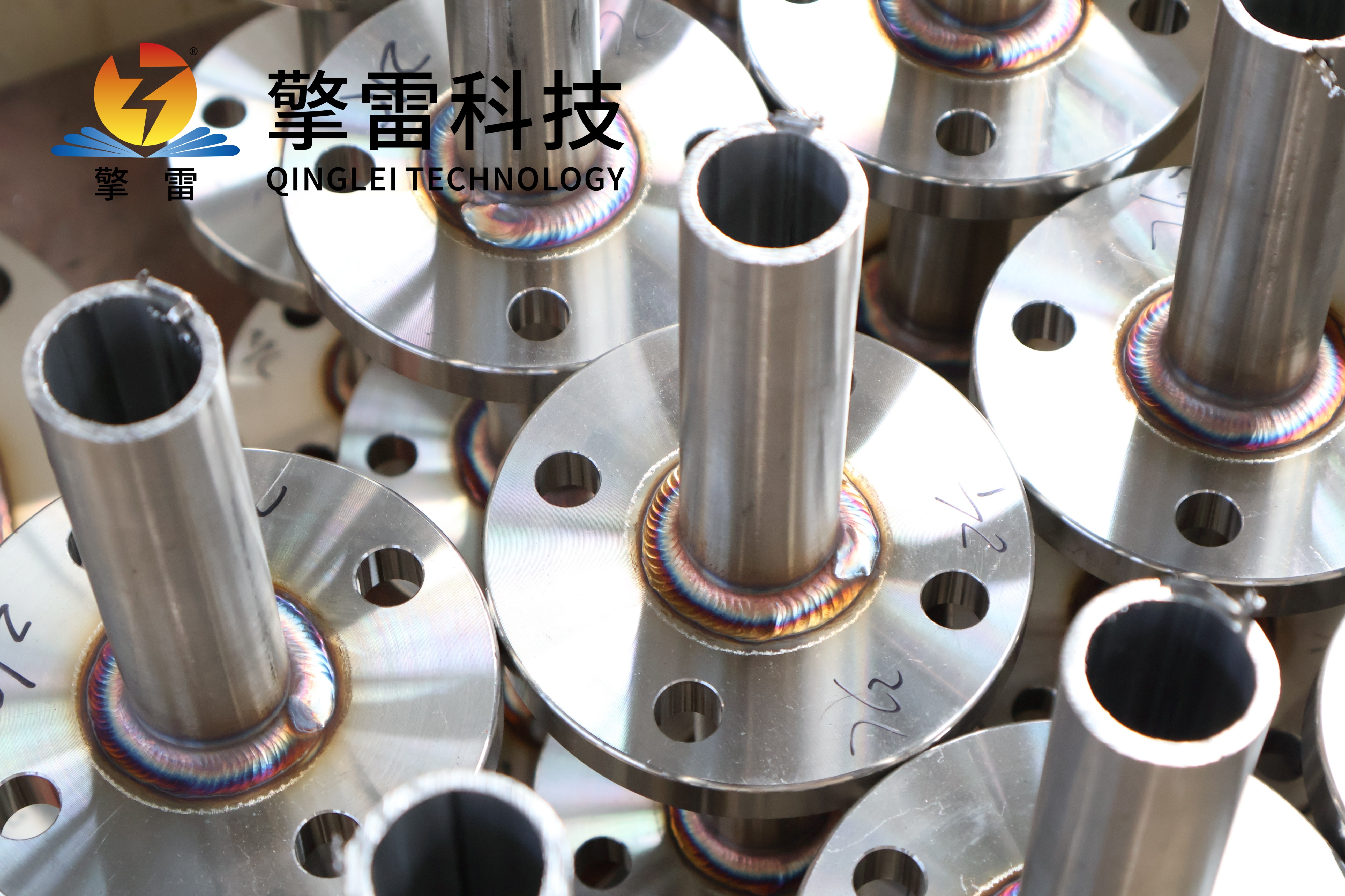

焊接工艺：管端采用自动焊接技术，保证密封性。例如，某乙烯裂解炉项目通过激光焊接技术，使焊缝强度提升至基材的120%。焊接后采用柠檬酸钝化工艺，使焊缝区域耐蚀性提升至基材的95%。

检测工艺：采用X射线、超声波等方法检测焊缝质量，确保无缺陷。

五、检测方法

GB标准通过实验室模拟试验和实际工况试验，全面评估设备的耐腐蚀性能：

盐雾试验：模拟海洋大气环境，通过将试样置于一定浓度的盐雾环境中，经过一定时间后观察试样的腐蚀情况，以评价其耐盐雾腐蚀性能。

腐蚀介质浸泡试验：将换热器的部件或材料浸泡在特定的腐蚀介质中，定期检测其重量变化、力学性能变化等，从而评估其耐腐蚀性。

实际工况模拟试验：在实际工况条件下，换热器会受到温度、压力、介质浓度等多种因素的综合影响。GB标准鼓励进行实际工况模拟试验，以更真实地反映设备的耐腐蚀性能，并对试验条件设置、试验周期、检测项目等提供指导性规定。
